氧化锆原理氧分析仪

氧化锆氧分析仪测量原理

氧化锆氧分析仪是利用稳定的二氧化锆陶瓷在650℃以上的环境中产生的氧离子导电特性而设计的。在一定的温度条件下，如果在二氧化锆块状陶瓷两侧的气体中分别存在着不同的氧分压（即氧浓度）时，二氧化锆陶瓷内部将产生一系列的反应，和氧离子的迁移。这时通过二氧化锆两侧的引出电极，可测到稳定的毫伏级信号，我们称之为氧电势。它服从能斯特（Nernst）方程：式中E为氧传感器输出的氧电势（mv），Tk为炉内的******温度（K），P1和P2分别为二氧化锆两侧气体的氧分压。实际应用时，将二氧化锆的一侧通入已知氧浓度的气体（通常为空气），我们称之为参比气。另一侧则是被测气体，就是我们要检测的炉内的气氛。氧传感器输出的信号就是氧电势信号，通过能斯特方程我们就可以得到被测炉气氛中的氧分压和氧电势的关系。参比气为空气时，可表示为：式中E为氧传感器输出氧电势；Tk为炉内的******温度；P02为炉内的氧分压。武汉瑞恒工控氧化锆氧传感器产品带有自加热装置，一般温度保证在700℃，这样TK数值基本是恒定的，从而通过上式可以直接测量出炉内氧分压浓度。

氧化锆氧分析仪作用

氧化锆氧分析仪在工业上是一种比较常见的过程分析仪表，工作稳定、维护量小，耐高温，特别适合用于惰性气保护气氛中微量氧含量检测。广泛应用于各种加热炉、化学反应容器、空分、工业制氮等场合中混合气体内氧气浓度的检测。为企业安全生产，保证产品质量和节能降耗提供精准可靠的检测数据。

氧化锆氧分析仪安装场所的选择

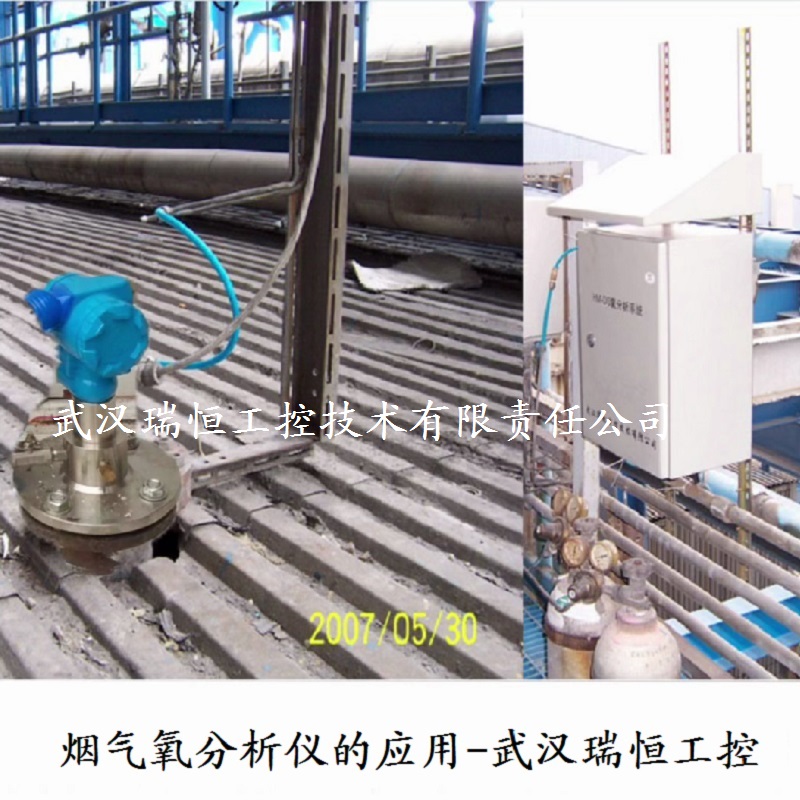

安装场对氧化锆氧分析仪的工作情况影响很大，切忌安装在炉内侧、死角、涡流及缩口处,内侧和死角点易使响应迟缓,涡流处氧量波动大,缩口处易灰堵和冲刷大；安装点处应有操作平台,便于安装氧化锆探头和校准,安装操作方便。对电站锅炉燃烧控制而言,一个烟气含氧量测点是远远不够的。建议运行优化控制系统要求有三个以上的烟气含氧量测点,每个测点配置两台对称安装的氧化锆氧分析仪。这样便于调节空燃比，为客户节能降耗。
